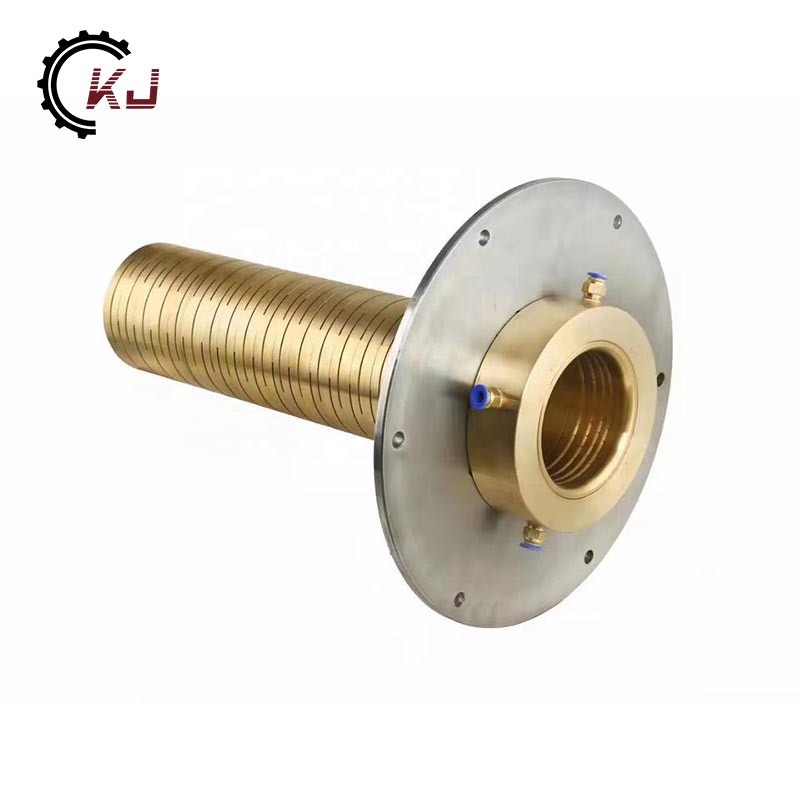

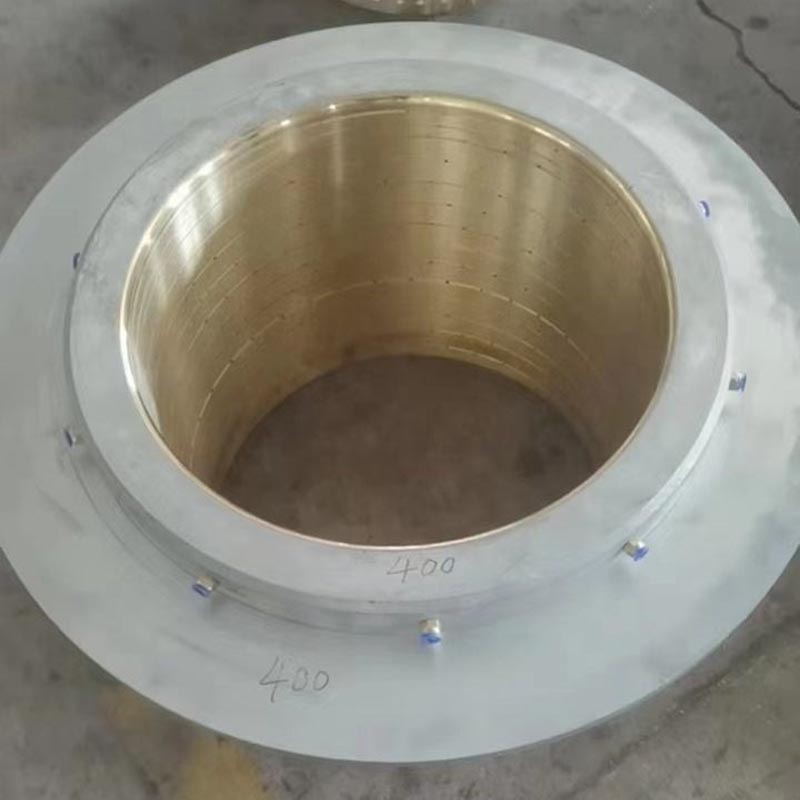

PE-Hülsenrohrkalibrator

PE-Rohrhülse mit doppeltem Wasserring PE-Hülsenrohrkalibrator

Kalibrierhülse/Kalibrierer

Die Funktion der Kalibrierhülse besteht hauptsächlich darin, den Rohrrohling der Extrusionsdüse abzukühlen, den Außendurchmesser des Rohrrohlings zu fixieren und die Rohroberfläche zu trimmen.

Ablauf des Herstellungsprozesses

A. Bearbeiten Sie das Innenloch grob mit einem dickwandigen Q235-Stahlrohr und lassen Sie dabei eine Größenzugabe für die Grobbearbeitung des Innenlochs.

B. Bohren Sie Durchgangslöcher, um echte Löcher zu erhalten.

C. Schweißen Sie die kombinierten Mantel-, Schott- und Rohrverbindungen jedes Einlasses und Auslasses.

D. Glühbehandlung zur Beseitigung von Schweißspannungen.

e. Drehen Sie das Innenloch der Kalibrierhülse und die Stirnfläche des Positionierungsanschlags sowie das Innenloch fertig auf das Zeichnungsmaß

Vorsichtsmaßnahmen für die Verwendung von Größenhülsen

A. Gehen Sie beim Einbau der Kalibrierhülse vorsichtig damit um und vermeiden Sie Stöße mit einem Handhammer, um eine Verformung der Kalibrierhülse zu vermeiden.

B. Reinigen Sie vor der Verwendung der Kalibrierhülse sorgfältig die Oberfläche des Innenlochs. Grate und Schmutz sind nicht zulässig.

C. Achten Sie beim Einbau der Kalibrierhülse auf die Konzentrizitätsgenauigkeit des Innenlochs der Kalibrierhülse und des Innenlochs der Matrize, um einen reibungslosen Ablauf der Kalibrier-, Kühl- und Formarbeiten des extrudierten Rohrrohlings zu gewährleisten.
